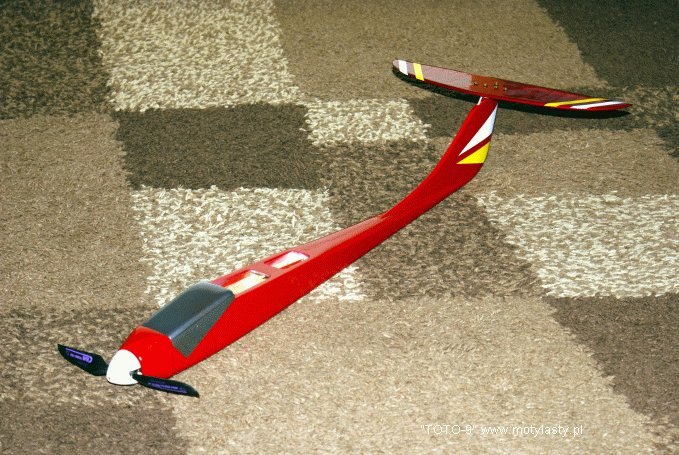

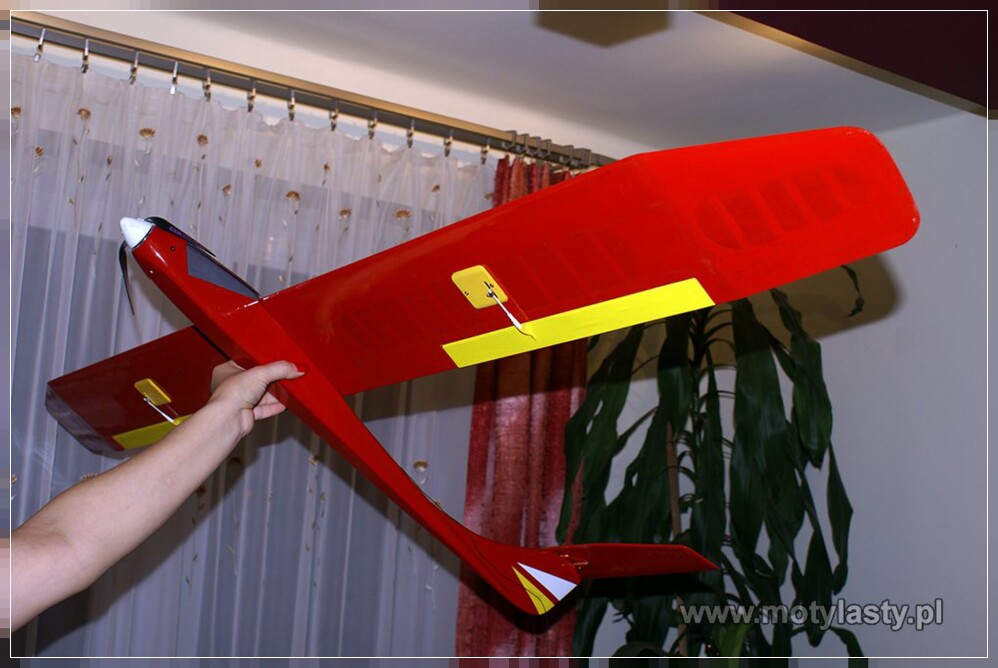

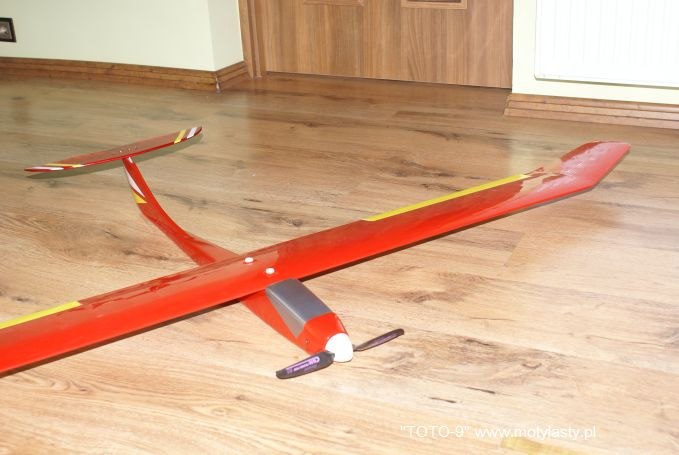

TOTO-9 - MOTOSZYBOWIEC BALSOWY

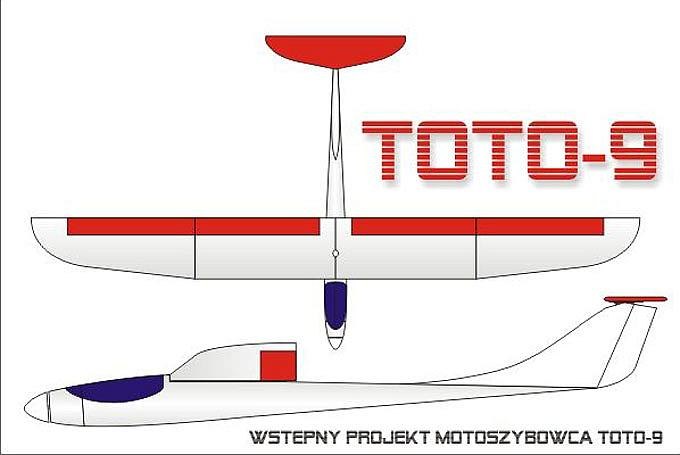

ZAŁOŻENIA WSTĘPNE, OPIS BUDOWY MODELU.

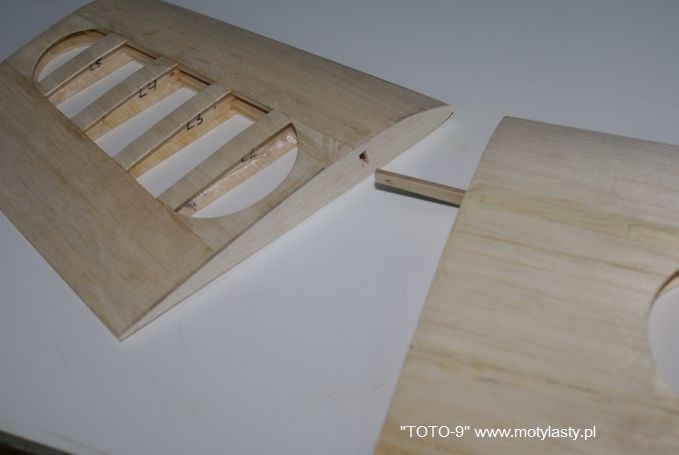

   Mały motoszybowiec elektryczny, projekt ten zrodził się w wyniku braku w mojej stajni jakowegoś maleństwa do polataniu głównie na zboczu. Drugim powodem była chęć chwilowej odskoczni od depronu. Konstrukcja typowo balsowa, która w fazie przemyśleń przeszła kilka modyfikacji. Statecznik poziomy płytowy w układzie T ( dla ochrony przed wysoką trawą ), skrzydła z wymiennymi końcówkami ( latanie akro, latanie w termice ), możliwie tani napęd, tanie serwa, wszystko tanie.

Dane techniczne :

  • rozpiętość ok 120-180 cm
  • długość ok 90 cm
  • lotki, wysokość i kierunek
  • profil płata wzorowany na SG-7037

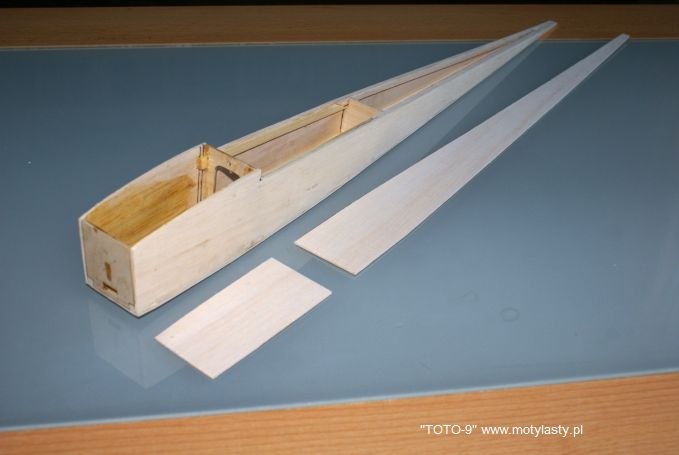

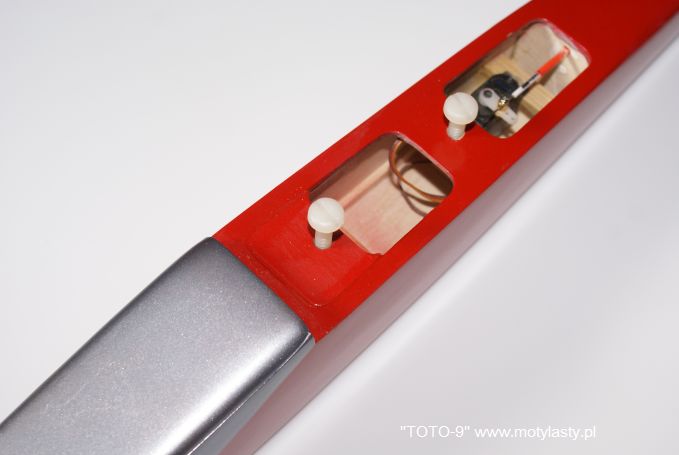

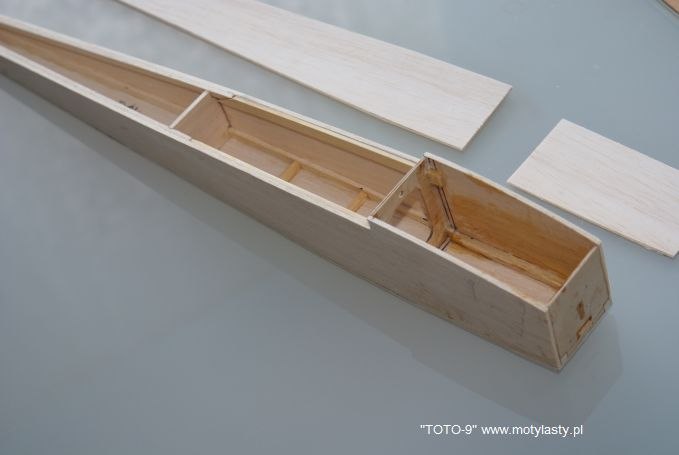

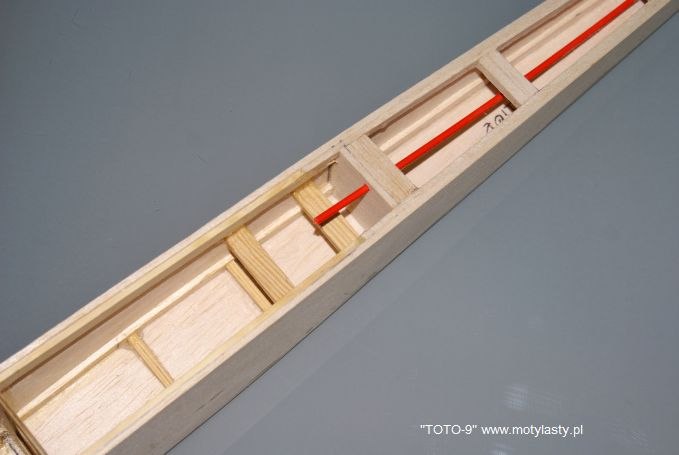

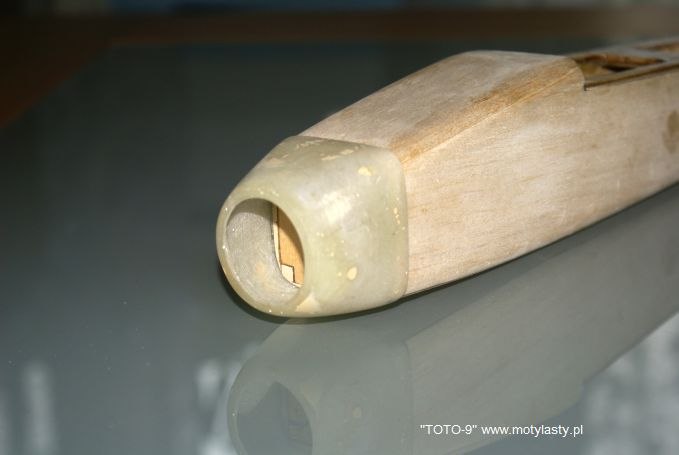

Do budowy kadłuba użyłem :

  • boki - balsa 3 mm
  • dół, góra - balsa 2 mm
  • podłużnice w kadłubie - listwy cięte z balsy 3 mm o szerokości 6 mm
  • podłużnice i wzmocnienia pod płat - sosna 6x3
  • wręga silnikowa i wręga główna - sklejka 3 mm

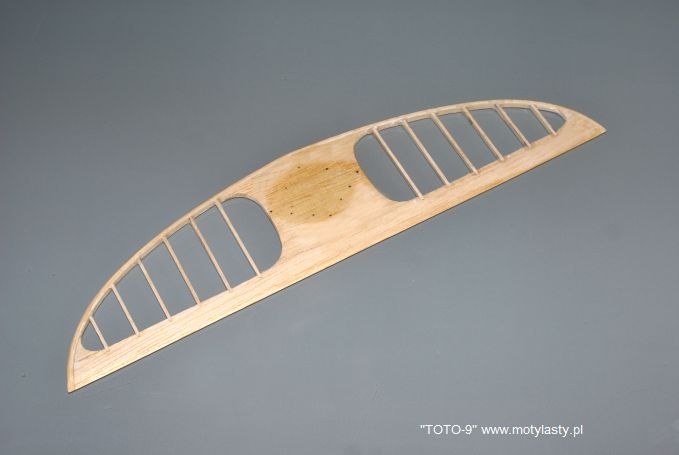

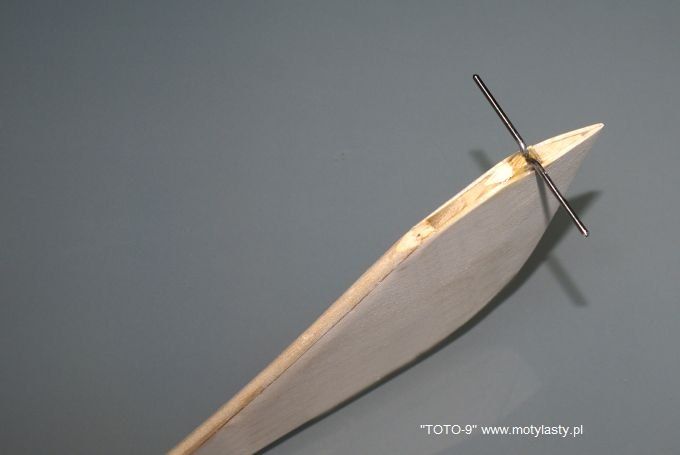

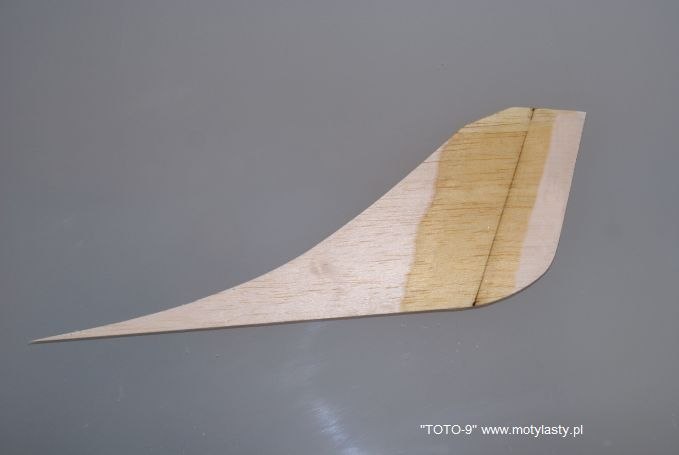

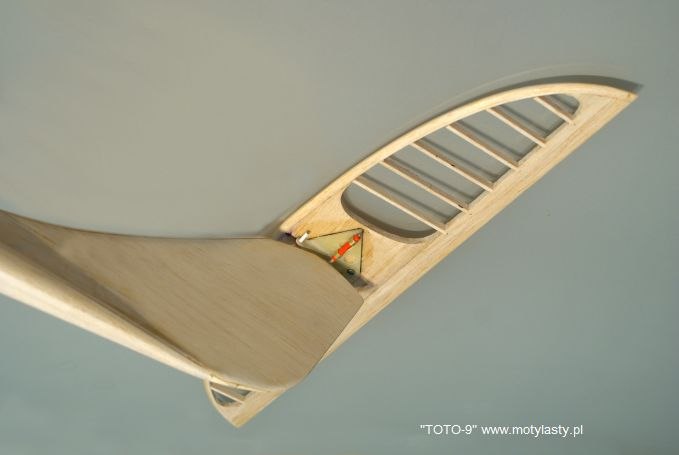

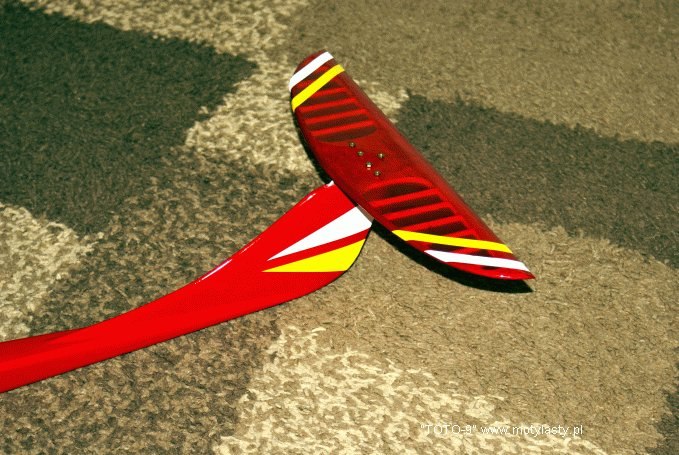

Usterzenie typu "T" zastosowane w modelu  musi spełnić parę warunków, są to :

  • duża sztywność
  • mocna konstrukcja
  • mała waga

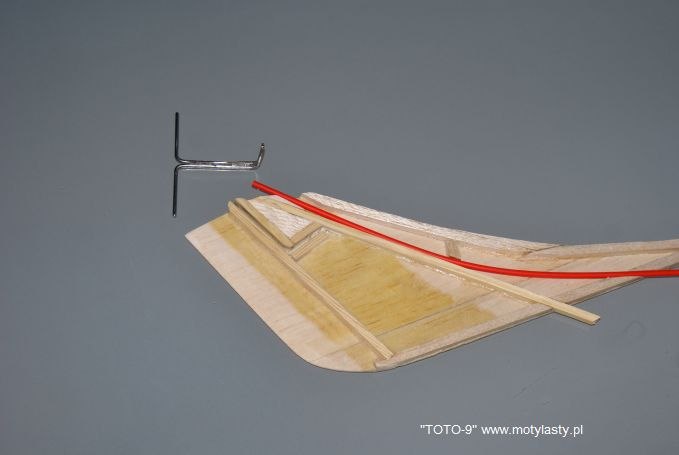

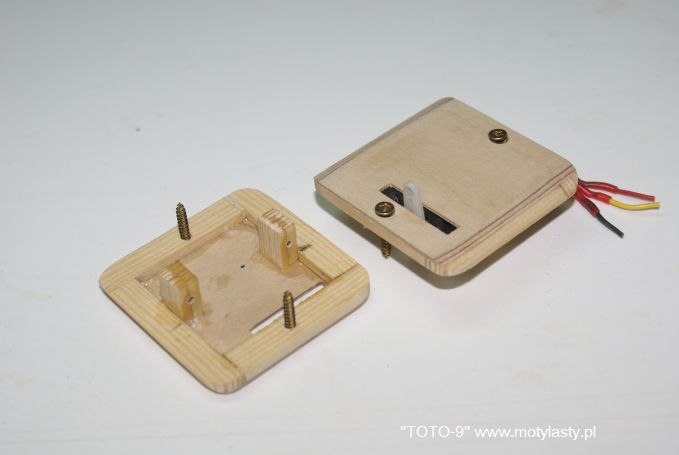

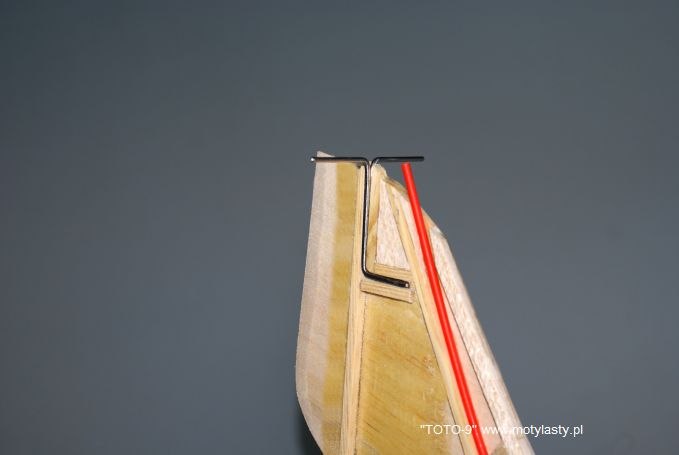

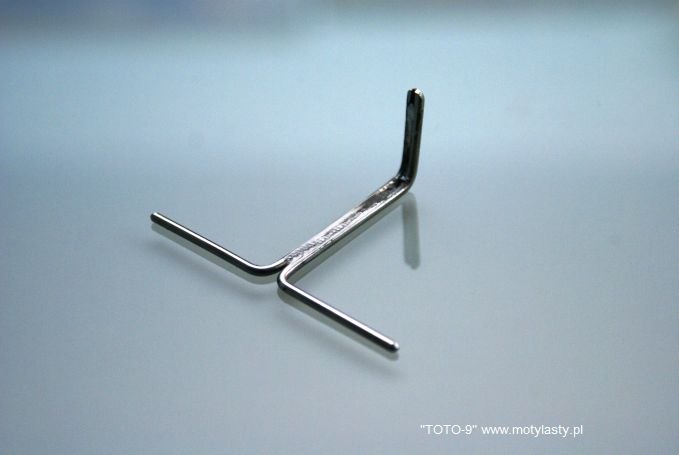

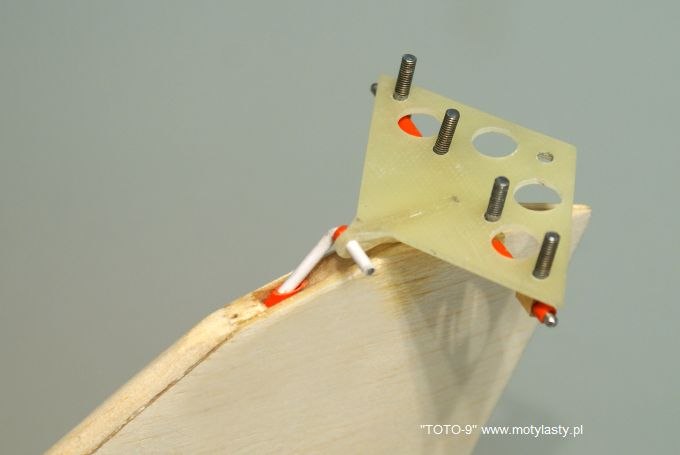

Mechanizm wychyłu statecznika poziomego powinien spełnić nastęujące założenia :

  • lekka budowa
  • prostota budowy
  • budowa z materiałów ogólnie dostępnych
  • zastosowanie narzędzi prostych i prymitywnych
  • mozliwość demontażu
  • możliwość prostej wymiany samego statecznika bez zbędnych komplikacji.

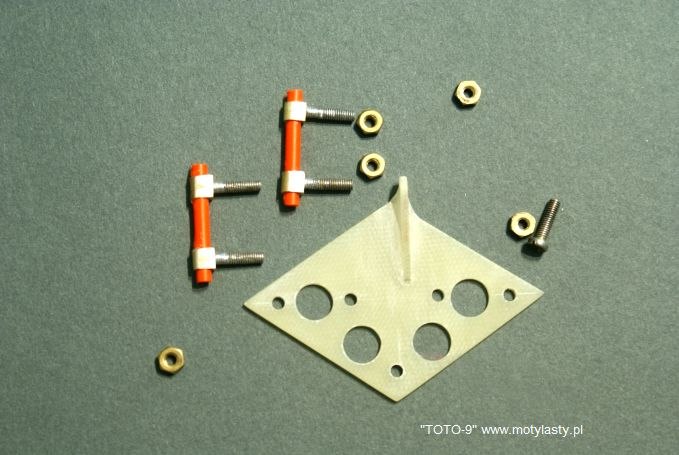

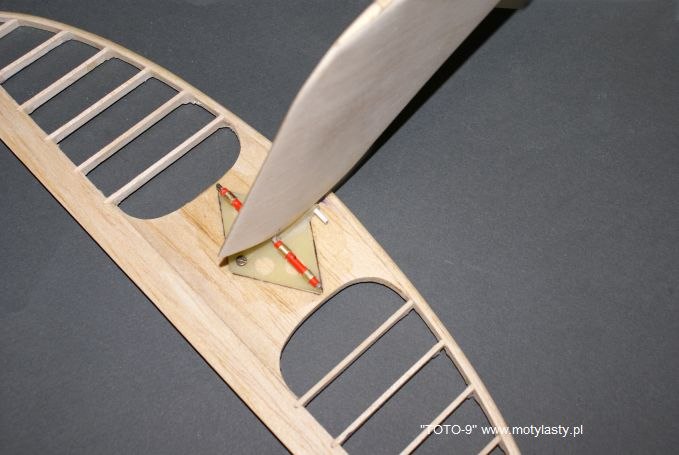

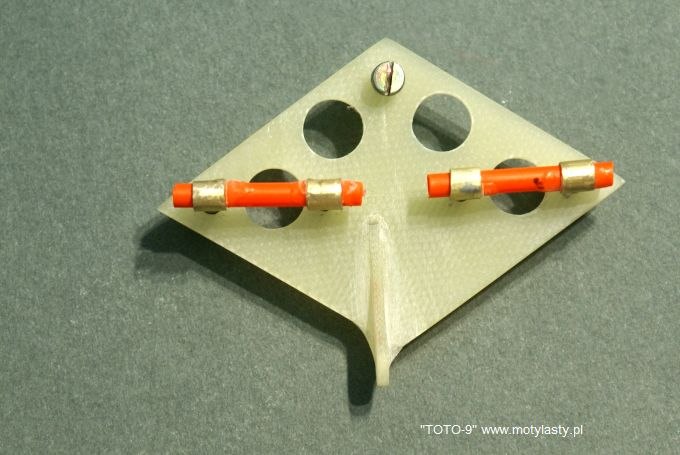

Do budowy mechanizmu zastosowałem następujące materiały :
  • kawałek płytki laminatowej
  • kawałek zewnętrznej ( pomarańczowej ) części bowdena
  • paru śrubek o gwincie 2 mm i odpowiednich nakrętek
  • kawałki elektrycznej kostki montażowej

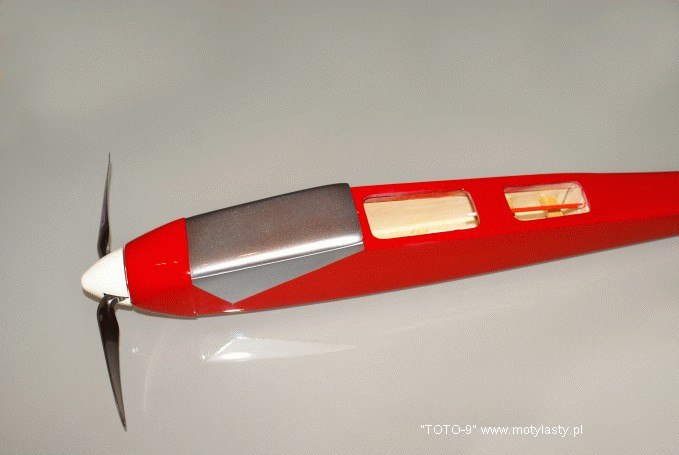

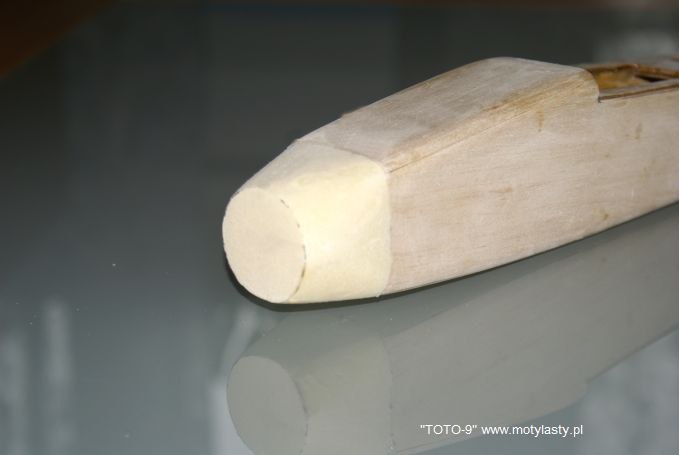

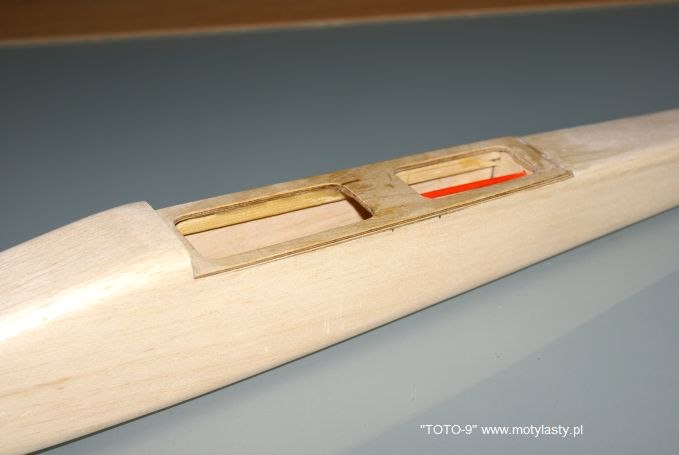

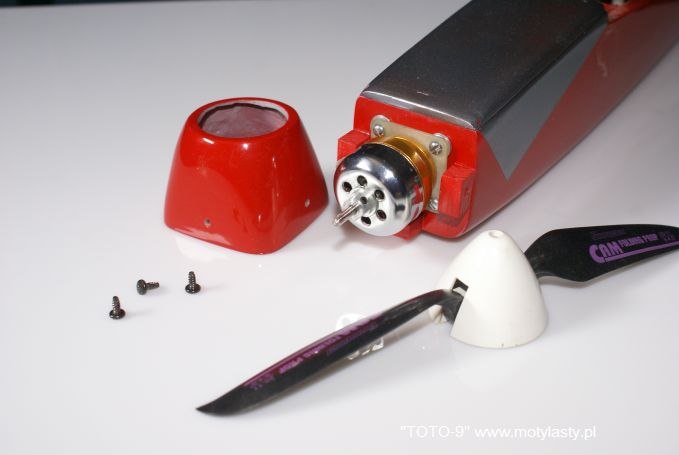

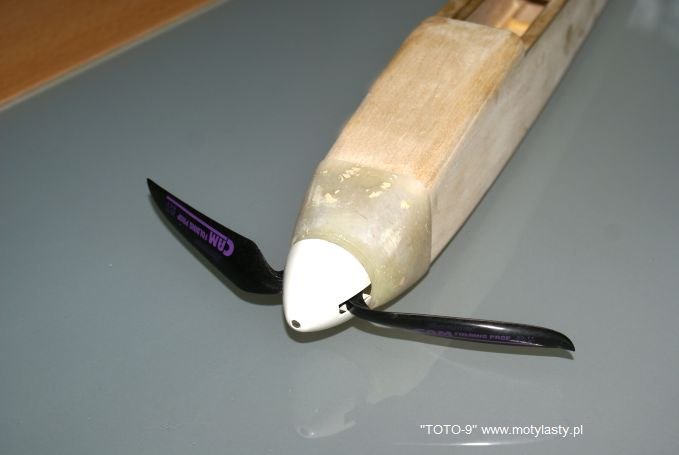

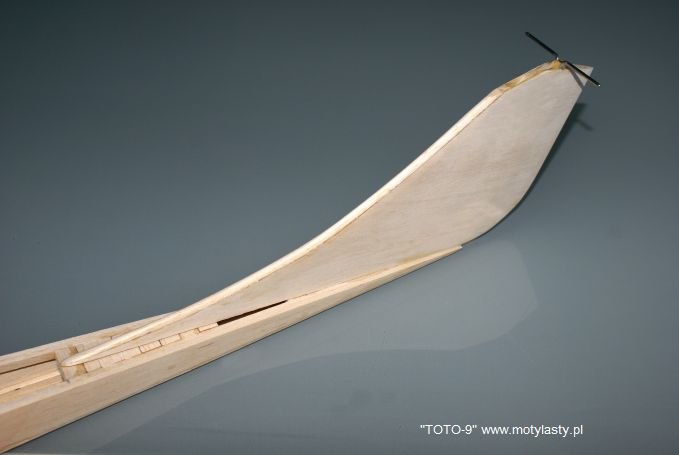

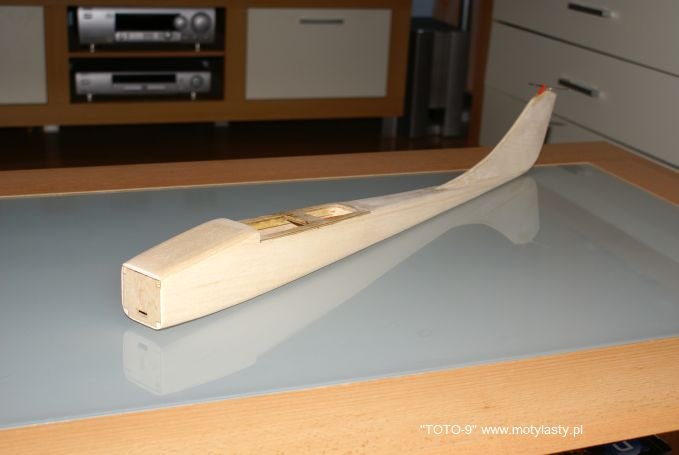

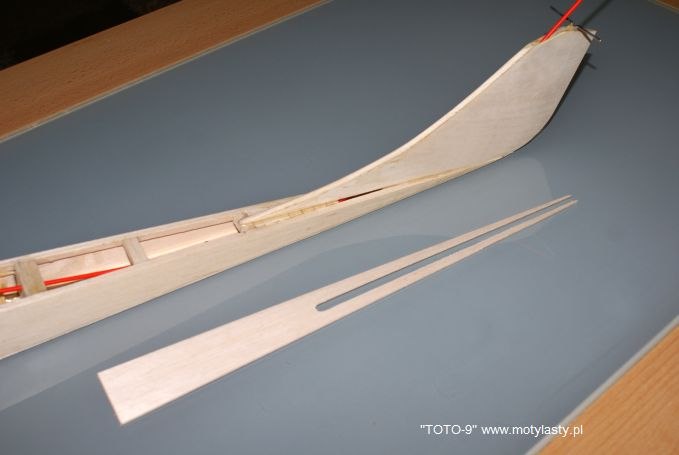

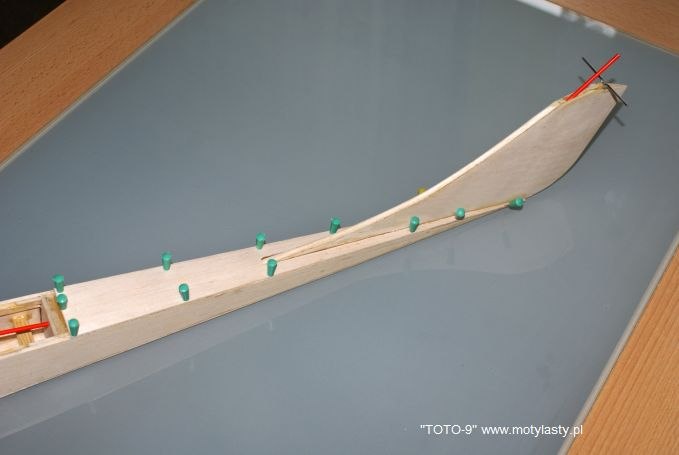

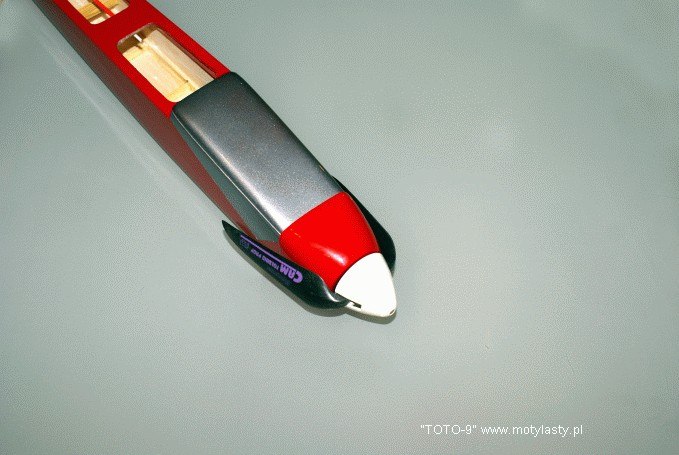

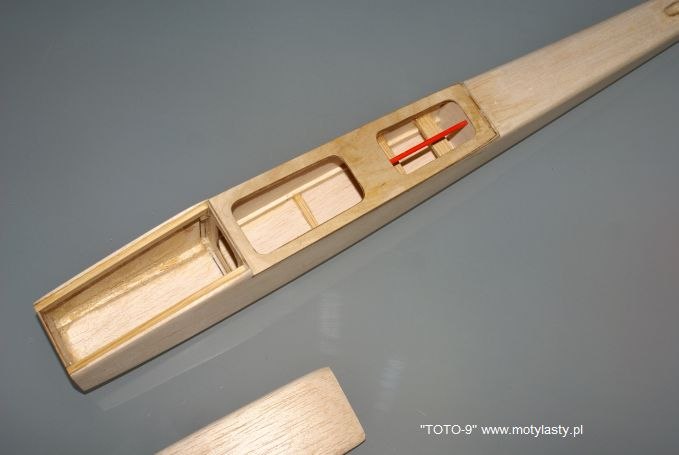

BUDOWA KADŁUBA MODELU.

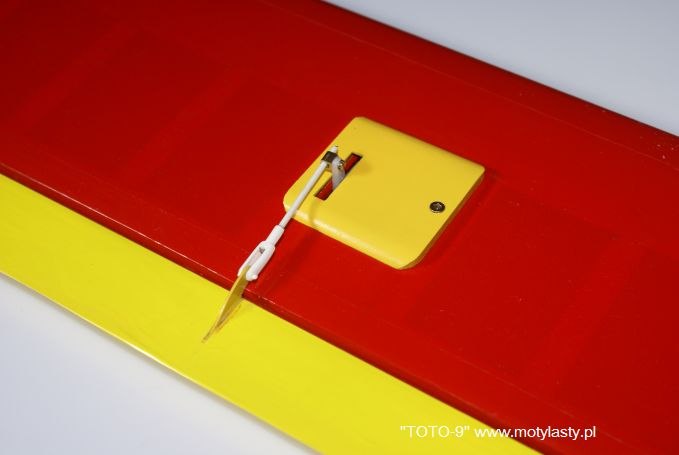

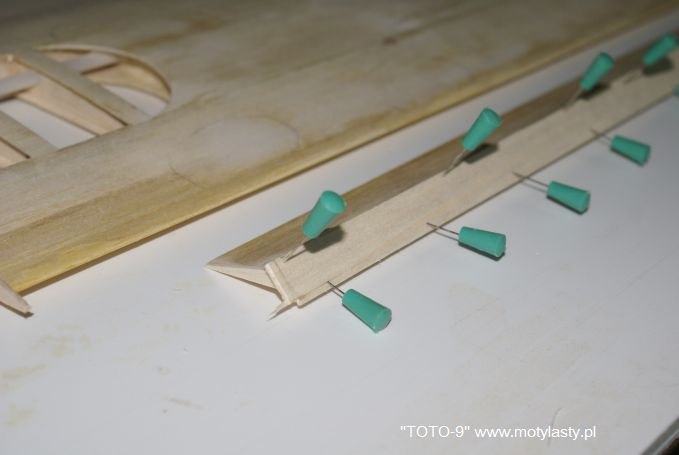

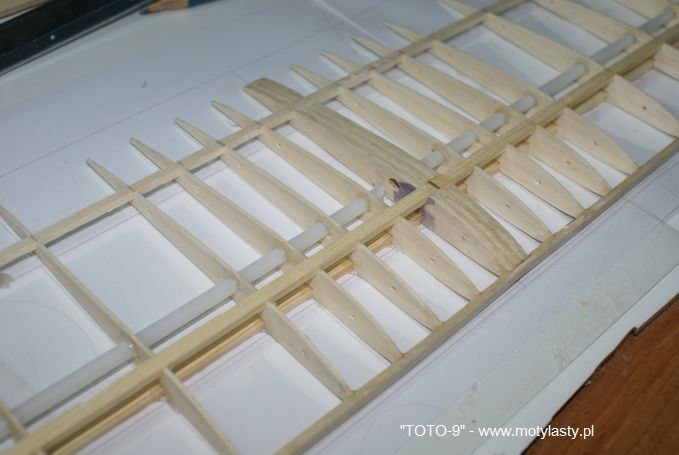

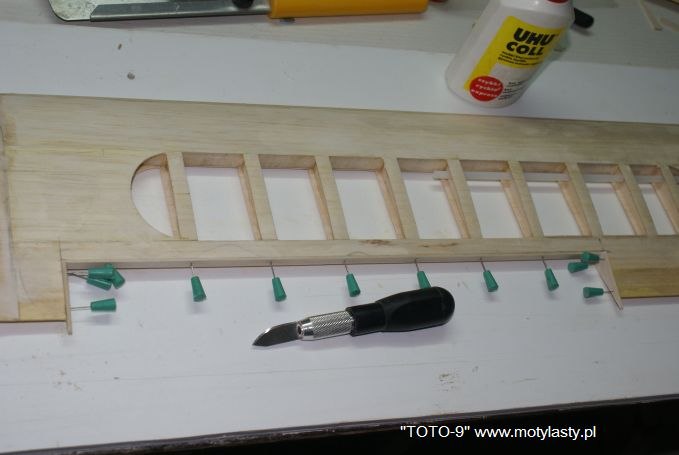

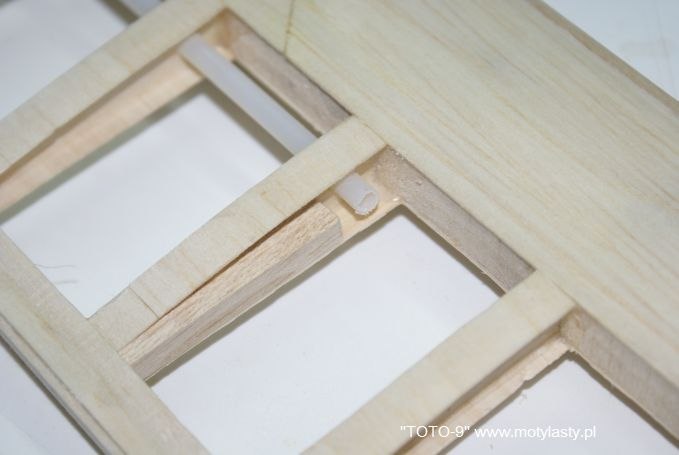

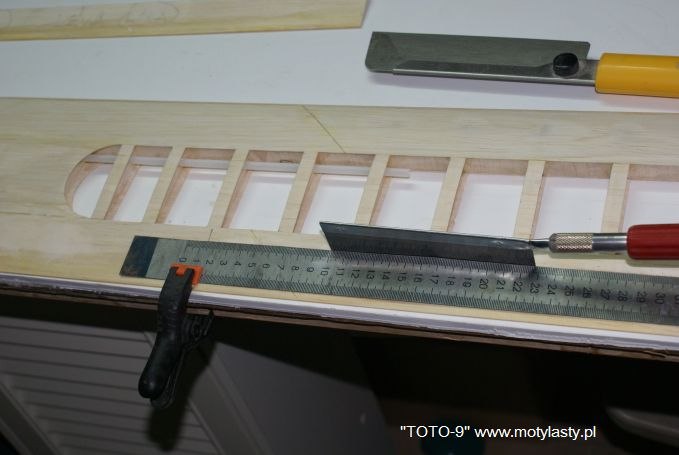

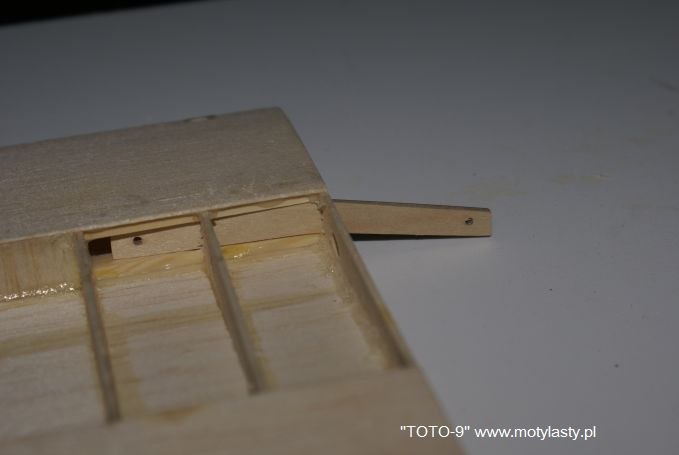

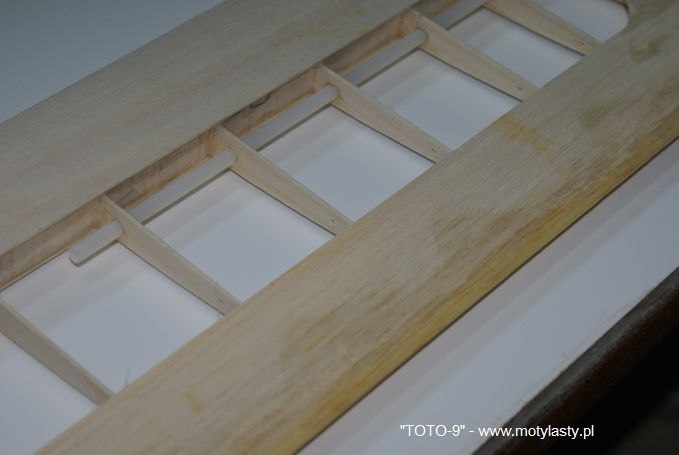

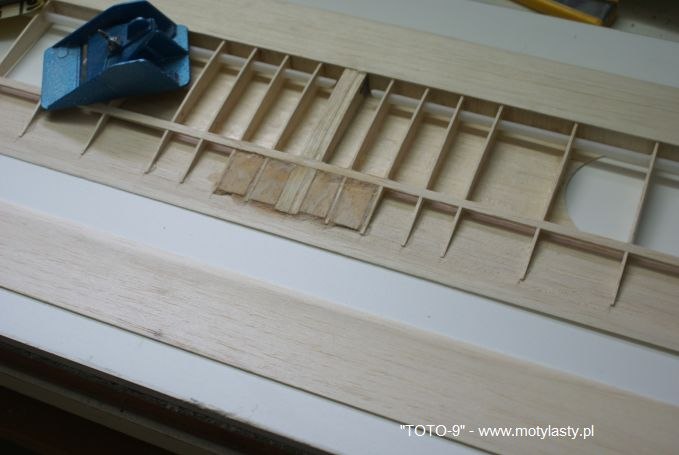

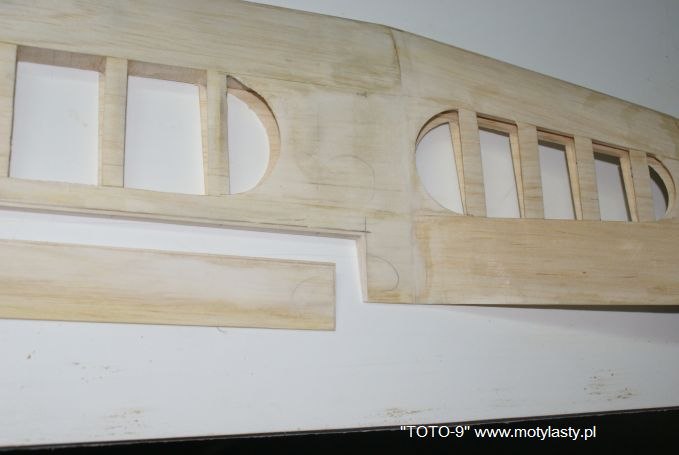

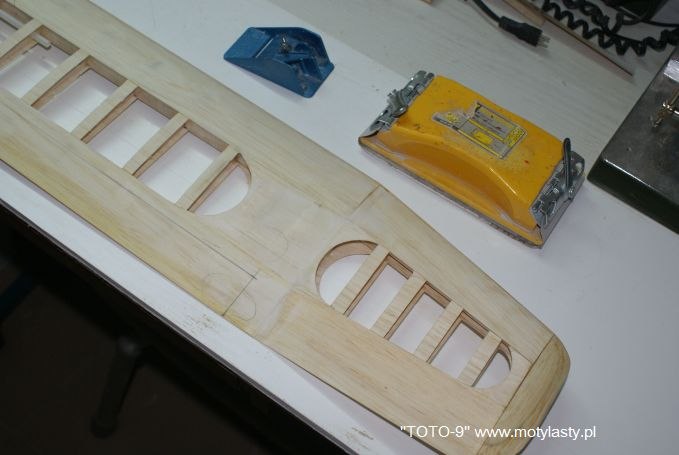

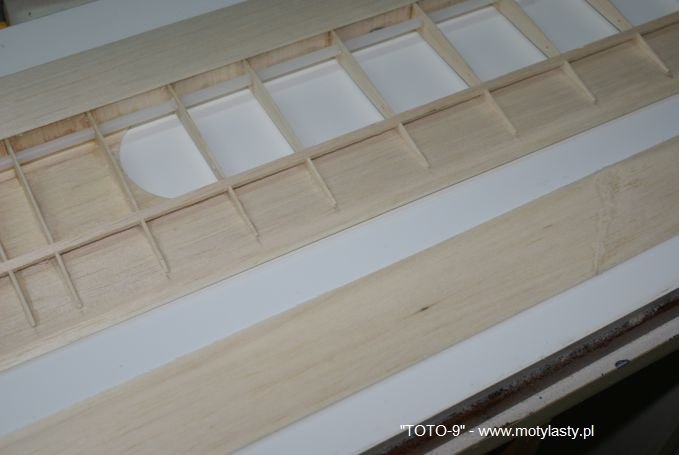

BUDOWA PŁATA MODELU.

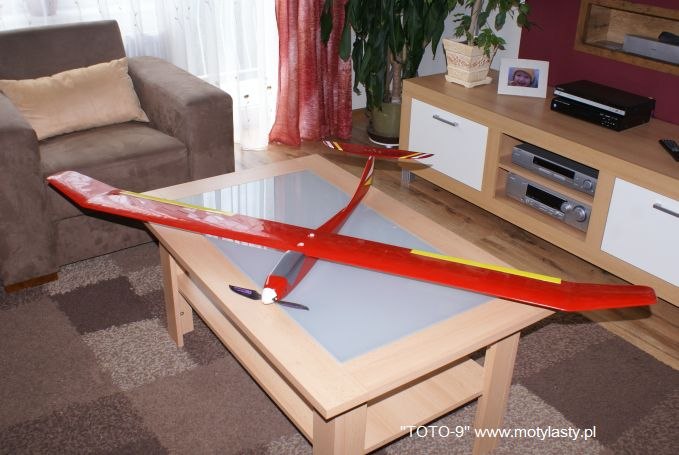

Wnioski  :

  • model zachowuje się locie poprawnie, jednak w zakręcie "ciągnie" ogon.
  • niestety, ale w pewnym zakresie prędkości "myszkuje", co wskazuje na zbyt małą powierchnię usterzenia pionowego.
  • dobrze by było zwiększyć pow. usterzenia pionowego i dorobić ster kierunku.






GENERALNIE - średnio udana konstrukcja, wymagają dopracowania.
Budowniczym proponuję
wziąść pod uwagę wnioski o których piszę powyżej.
Myśle że po zastosowaniu tych zmian charakterystyka modelu zmieni się na lepszą.
